汽车cd机接线图视频(别克凯越CD机导航机拆装图解)

发表于:2025-02-08 15:03:21 来源:信息馆 浏览:

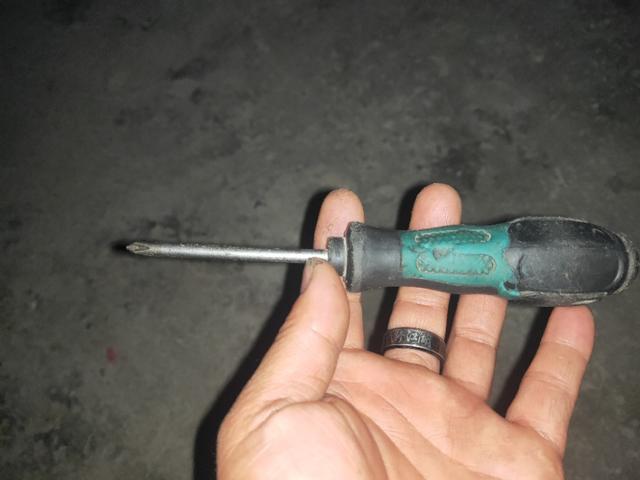

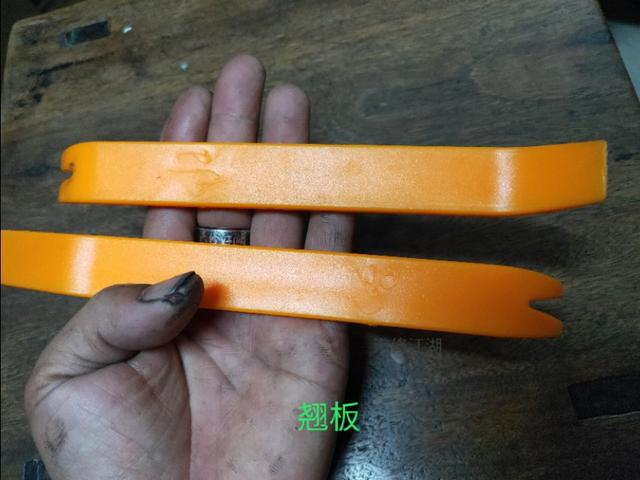

所需工具:翘板2至3支、十字螺丝刀1支、一字刀2支

别克凯越CD机导航机拆装图解


别克凯越CD机导航机拆装图解


别克凯越CD机导航机拆装图解

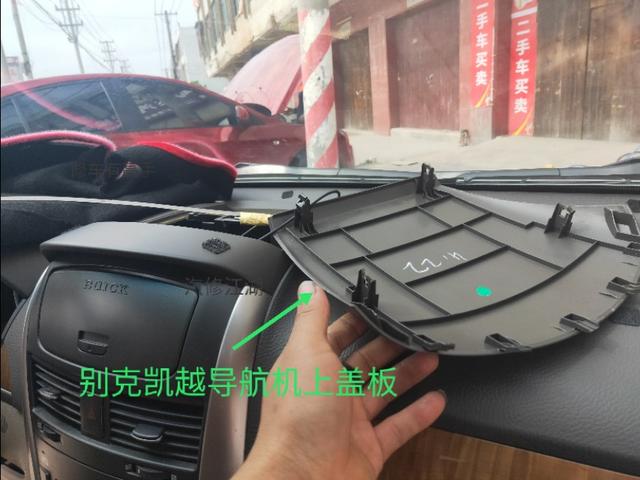

①先把原车CD上盖板,用翘板从尾端或侧边缝隙插入轻轻借力翘开并取出上盖板。

别克凯越CD机导航机拆装图解

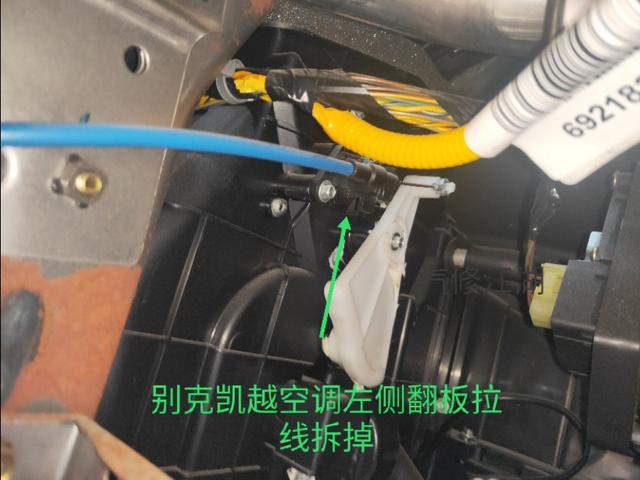

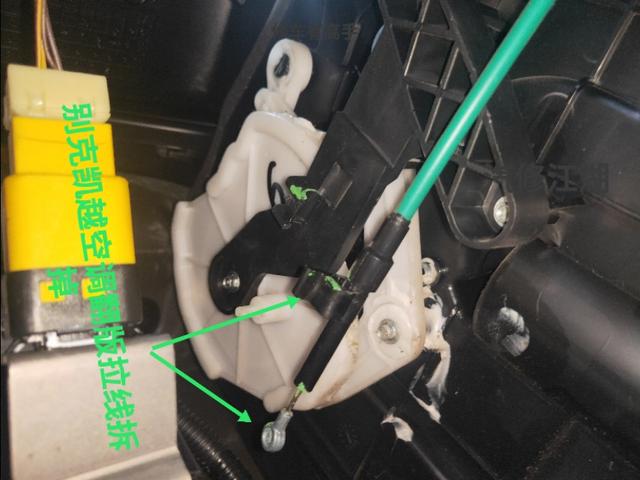

②拆掉副驾室储物箱5颗固定螺丝并取出储物箱,此时可清晰看到空调翻板上拉拆松掉,左侧也一条也拆掉。

别克凯越CD机导航机拆装图解

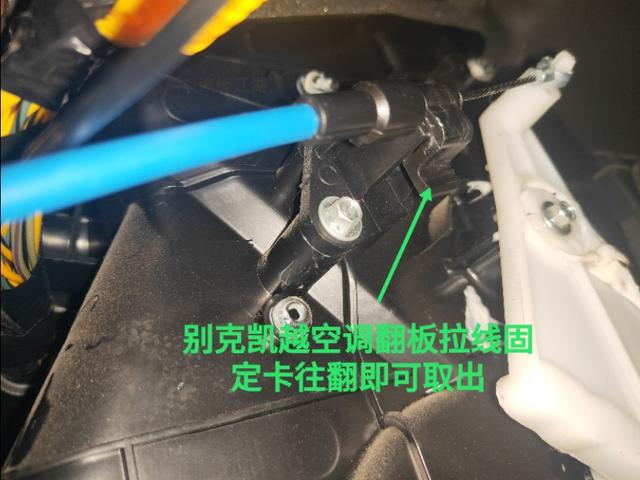

固定拉线卡往上翻即可取出

别克凯越CD机导航机拆装图解


别克凯越CD机导航机拆装图解

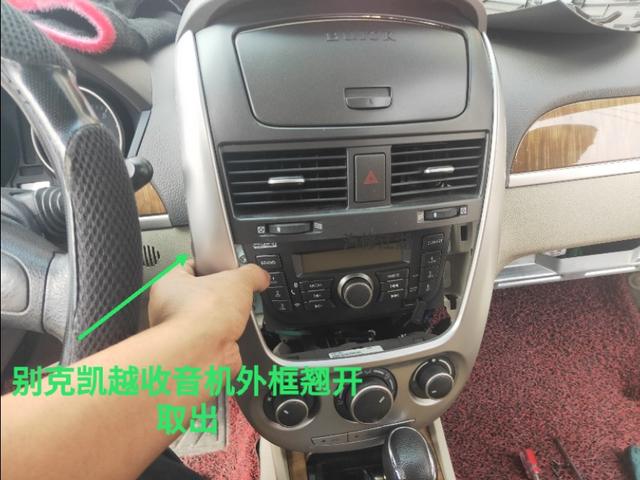

③左右空调翻板拉线己移除,拆掉CD上面2颗框架固定螺丝配合两支翘板翘开CD机外框架。

别克凯越CD机导航机拆装图解

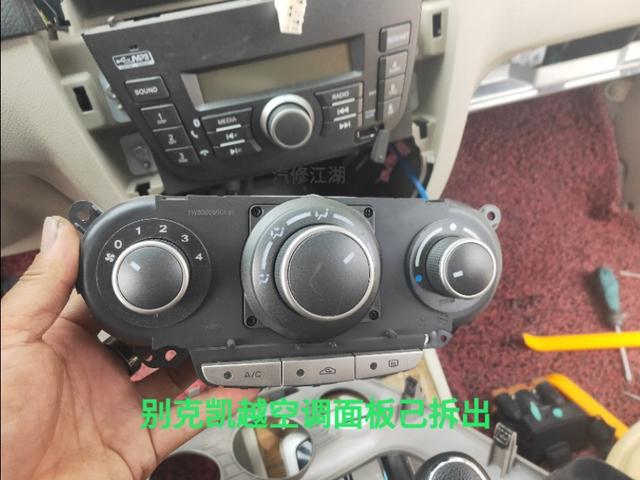

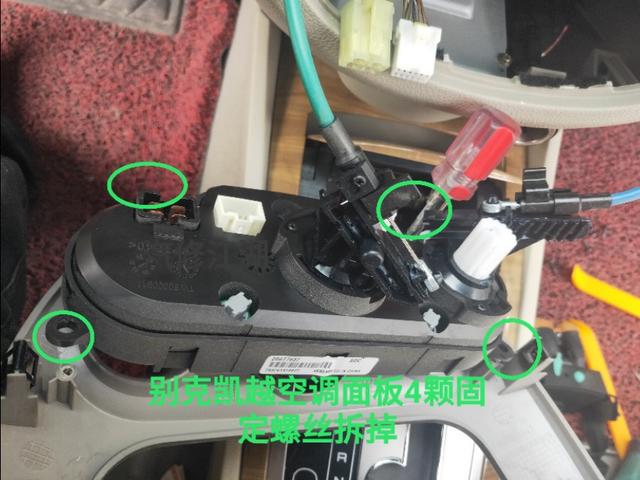

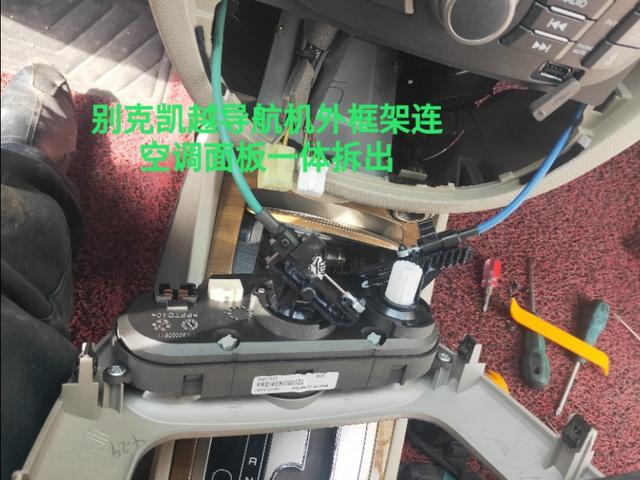

④外框架连同空调面板已拆出,用十字螺丝刀拆掉空调面板上4颗固定螺丝并取出空调面板。

别克凯越CD机导航机拆装图解


别克凯越CD机导航机拆装图解


别克凯越CD机导航机拆装图解

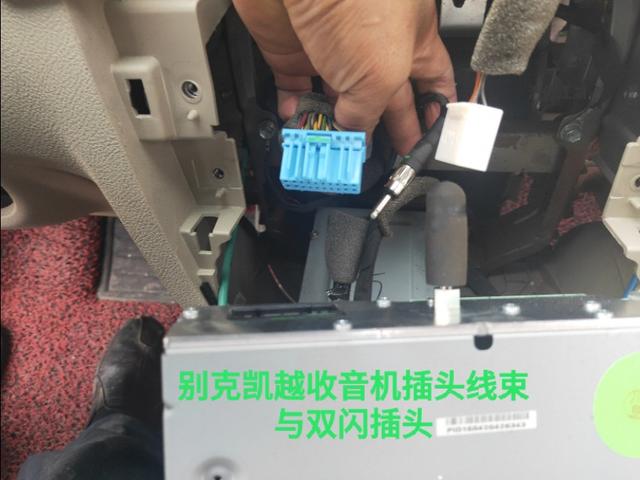

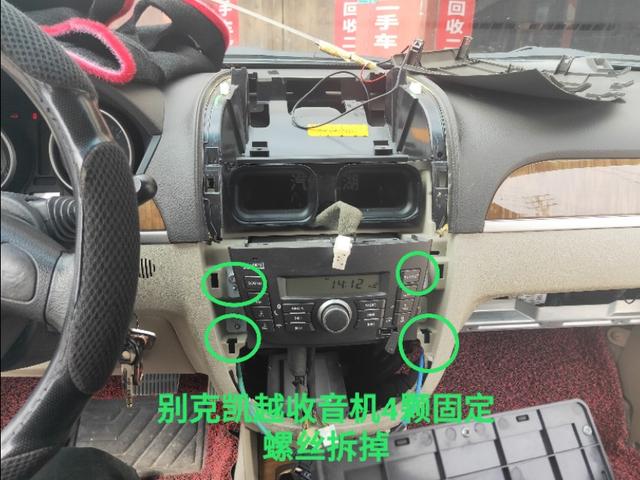

⑤原车CD机4颗固定螺丝拆出,并拉出CD机拆出线束插头

别克凯越CD机导航机拆装图解


别克凯越CD机导航机拆装图解

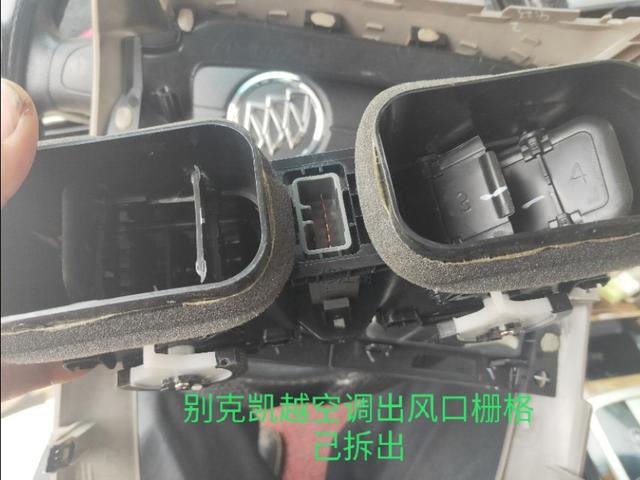

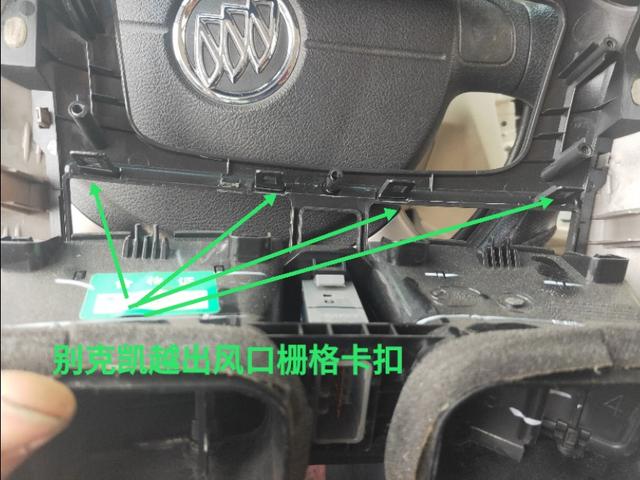

⑥拆出。原车中控台出风口栅格,并装入新框架

别克凯越CD机导航机拆装图解


别克凯越CD机导航机拆装图解

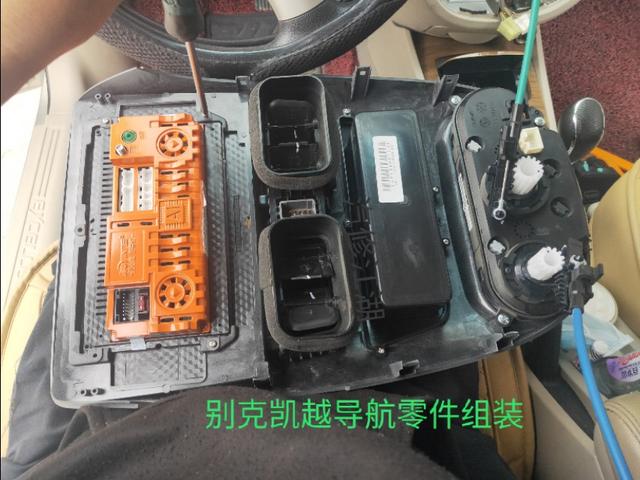

⑦组装导航机出风口栅格

别克凯越CD机导航机拆装图解

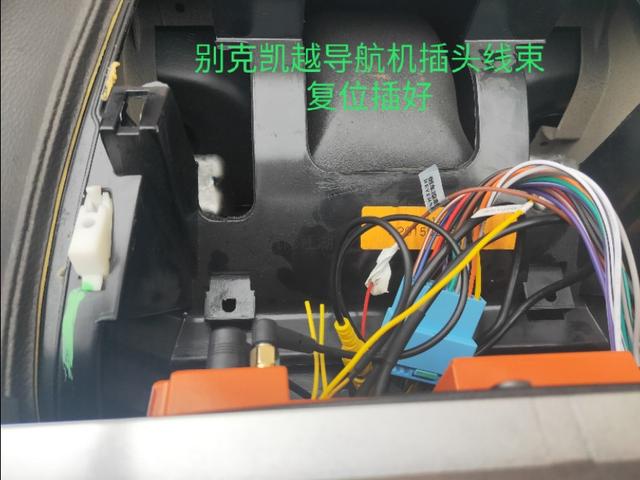

⑧把转换插头一一对应插上

别克凯越CD机导航机拆装图解

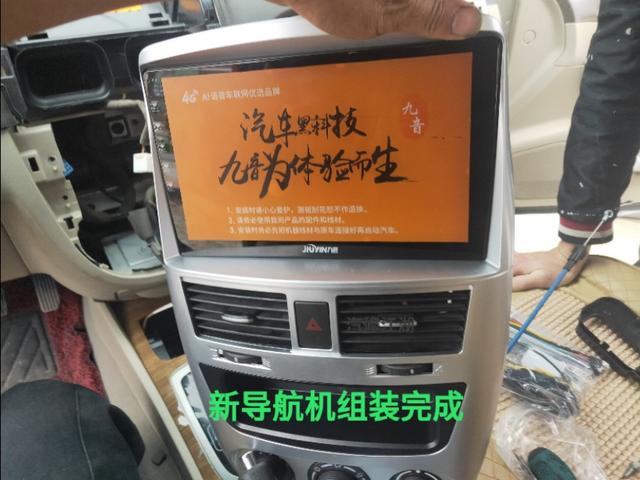

⑨组装完毕进入安装复位

别克凯越CD机导航机拆装图解

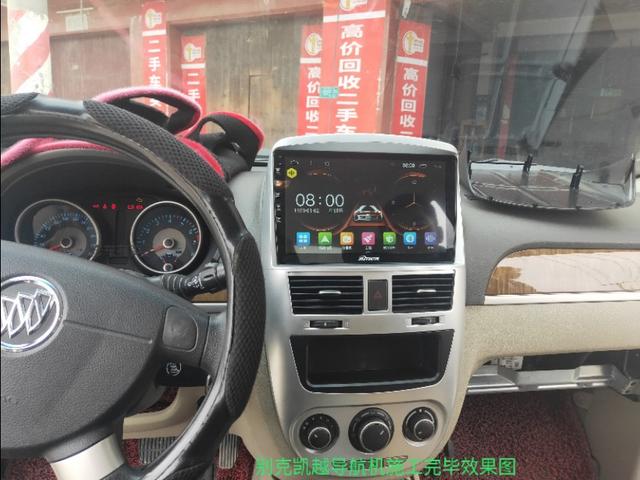

⑩施工完毕后效果图

别克凯越CD机导航机拆装图解
