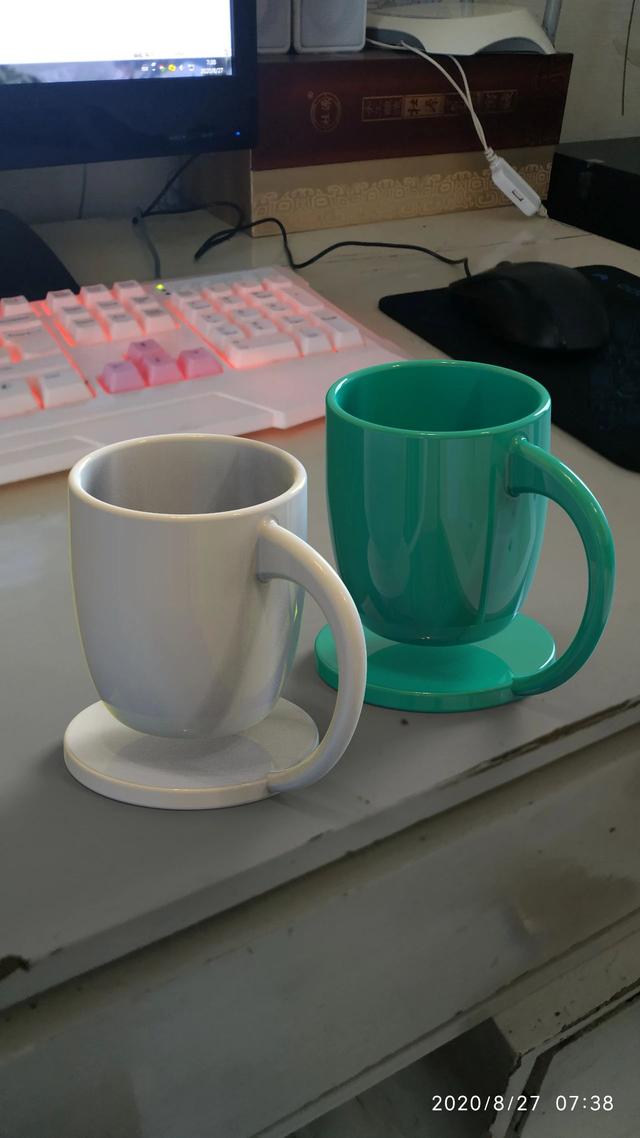

此图用SolidWorks2019版建模，用KeyShot 9.0 渲染（上面两张图） 。SW原文件已经分享，包含X_T格式（此格式用低版本软件也可以打开，但看不到特征），在今日文件夹里。

建模过程

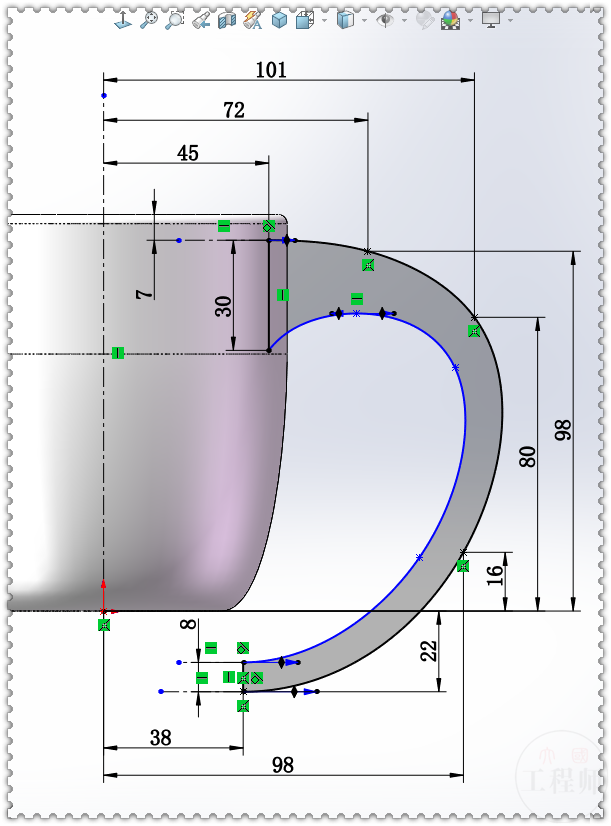

1.在【前视基准面】画草图，右下角是一段样条曲线。

2.【旋转】。

3.【抽壳】蓝色面，厚度：5 。

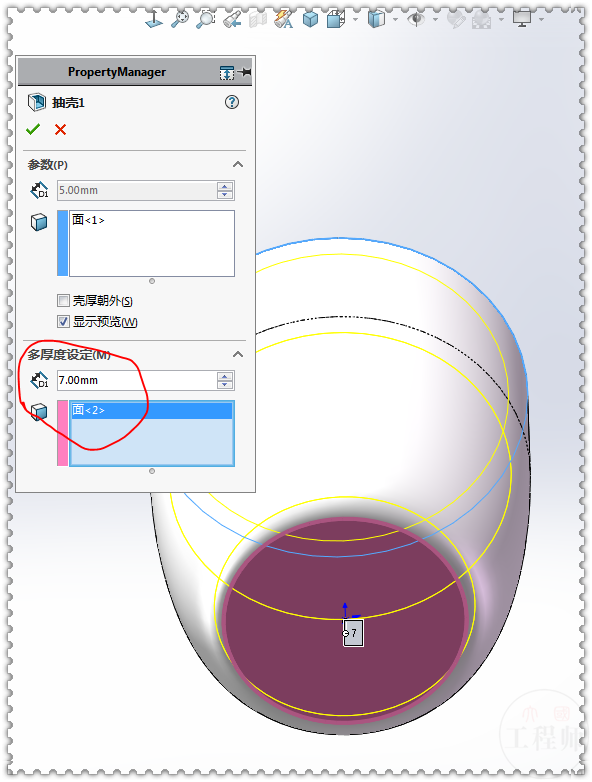

3-1.多厚度设定，粉色底面，厚度：7 。

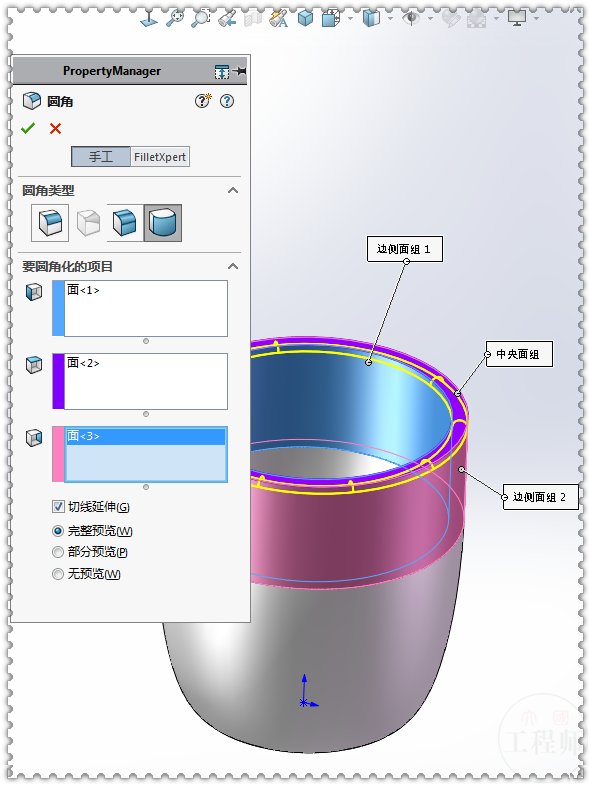

4.【圆角】完全圆角。

5.【圆角】半径：10 。

6.在【前视基准面】画一根样条曲线。

6-1.再画一根样条曲线。

7.【拉伸凸台】两侧对称：10 。

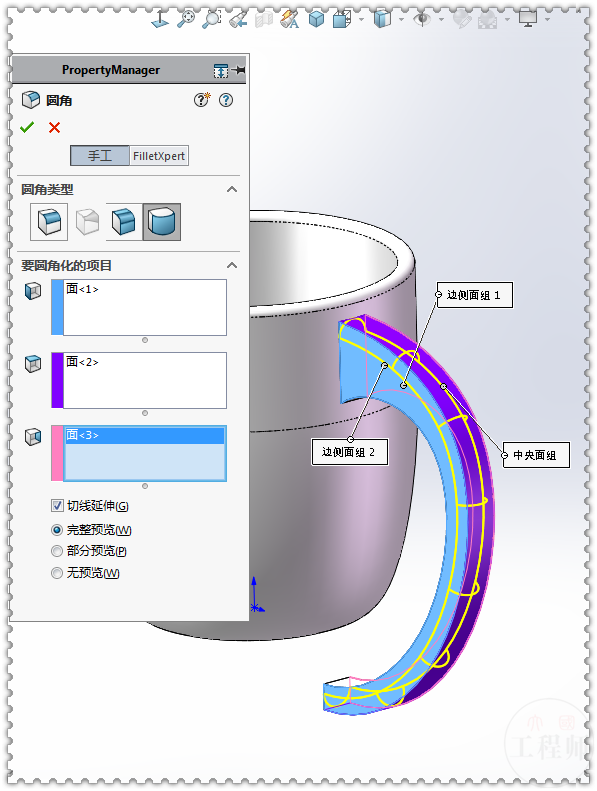

8.【圆角】完全圆角。

9.还是【完全圆角】。

10.【圆角】半径：4 或5 。

11.在【上视基准面】画一个圆。

12.【拉伸凸台】等距：22 ，给定深度：10 。

13.【圆角】。

14.添加外观。

15.完成。

16.简单渲染一下：
